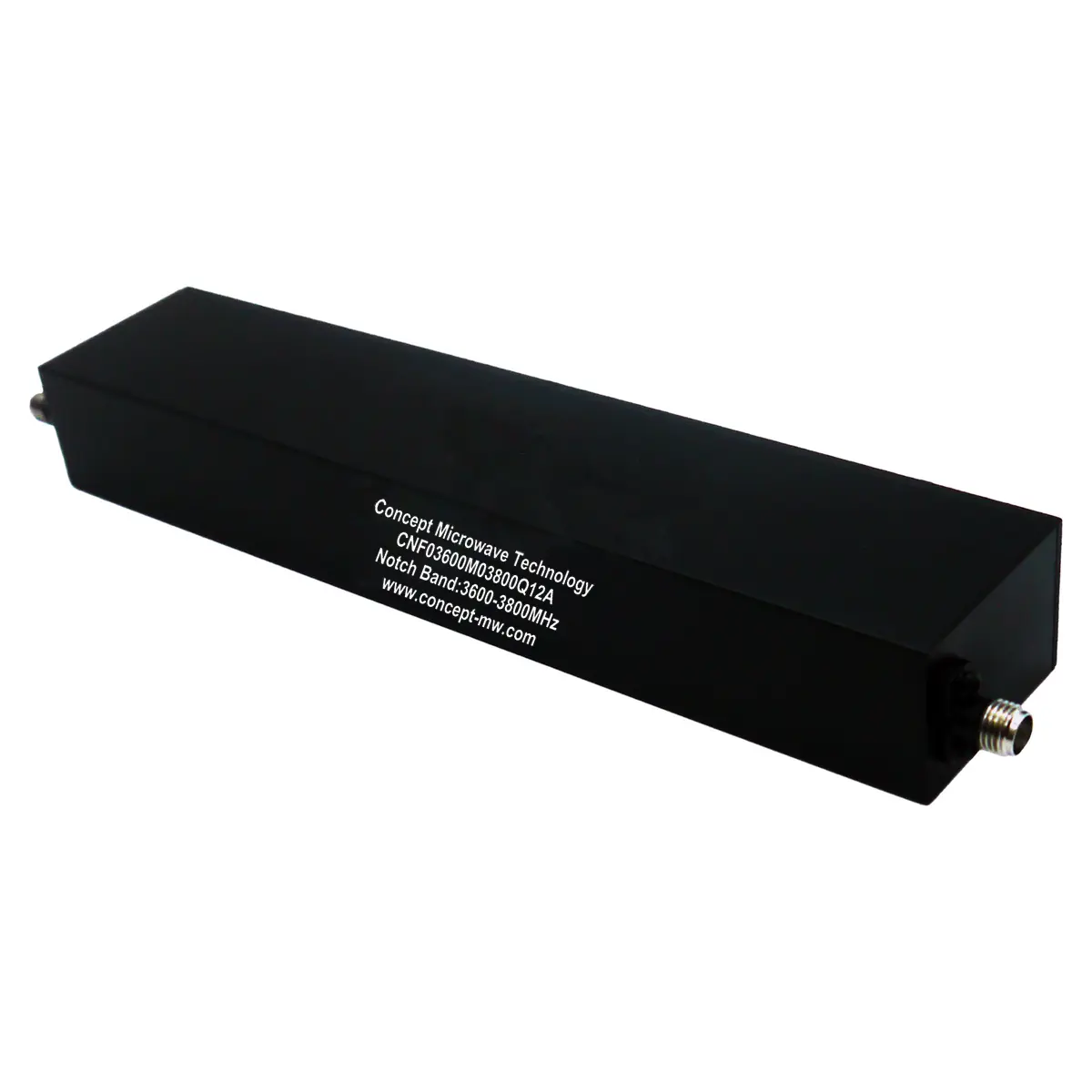

CNF03600M03800Q12A是一款腔体带阻滤波器/陷波器。
3600-3800MHz频段内的信号具有 45dB 的衰减能力。
拥有典型值.1.5dB 的插入损耗和典型值.1.4的VSWR值。
适用通带频段：DC-3570MHz & 3830-8000MHz。
应用场景：
卫星通信系统 雷达系统 电子对抗与电磁兼容（EMC）领域
5G移动通信系统 测试测量仪器 航空航天电子设备
阻带频率 | 3600-3800MHz |
抑制度 | ≥45dB |
通带频率 | DC-3570MHz & 3830-8000MHz |
插入损耗 | ≤2.0dB |
驻波比 | ≤2.0 |
功率 | ≤20W |
抗 | 50Ω |
作为专业无源微波器件制造商，我们推出的 CNF03600M03800Q12A的带阻滤波器，阻带精准覆盖3600-3800MHz频段，凭借高可靠性、RoHS 合规及优异的射频性能，可广泛应用于需要对该频段信号进行抑制的各类射频微波系统中，核心应用场景包括：
1.移动通信系统
5G 通信网络
5G 基站（尤其是 Sub-6GHz 频段基站）：3600-3800MHz 是 5G 重要工作频段之一，部分区域存在该频段内的信号互扰、邻区干扰或外部非法信号入侵问题。将该带阻滤波器集成于基站接收端、发射端或天馈系统中，可精准抑制 3600-3800MHz 频段内的干扰信号，保障 5G 基站上下行信号的纯净传输，提升网络覆盖质量、信号传输速率与通话稳定性，避免因干扰导致的掉话、卡顿、速率下降等问题。
5G 室内分布系统：在写字楼、商场、地铁、机场等室内场景，5G 信号易受周边无线设备、其他通信系统的干扰。该滤波器可嵌入室内分布系统的信号放大链路中，针对性屏蔽 3600-3800MHz 频段干扰，确保室内 5G 信号均匀覆盖，满足高密度用户的通信需求。
部分 4G 基站周边部署 5G 设备后，可能出现 5G 3600-3800MHz 频段信号对 4G 信号的杂散干扰。通过在 4G 基站的天馈线、信号处理单元中加装该带阻滤波器，可有效隔离干扰频段，保障 4G 网络的正常运行，实现 4G 与 5G 网络的协同共存。
无线通信终端测试
在 5G 手机、模组等终端设备的研发与生产测试中，需要模拟真实通信环境中的干扰场景。该带阻滤波器可作为测试系统的核心部件，精准生成 3600-3800MHz 频段的干扰抑制环境，用于测试终端设备的抗干扰能力、信号接收灵敏度等关键指标，为终端产品的性能优化提供可靠测试保障。
2.卫星通信与导航系统
卫星地面站
卫星地面站在接收和发射卫星信号时，易受到地面通信系统（如 5G 基站、微波中继站）的电磁干扰，其中 3600-3800MHz 频段的干扰可能导致卫星信号解调异常、传输误码率升高。将该带阻滤波器应用于卫星地面站的接收前端、发射链路中，可深度屏蔽该频段干扰，确保卫星信号与地面站之间的稳定通信，适用于气象卫星、通信卫星、导航卫星等各类卫星地面应用系统。
卫星导航设备
北斗、GPS 等卫星导航系统的工作频段可能与 3600-3800MHz 频段存在临近干扰风险，尤其是在城市密集区、通信基站集中区域，干扰信号可能影响导航设备的定位精度。在导航接收机的信号处理链路中加装该带阻滤波器，可有效抑制干扰，提升导航设备的定位准确性与稳定性，适用于车载导航、无人机导航、测绘导航等场景。
3.工业无线通信与物联网
工业物联网（IIoT）
工业生产环境中，各类无线传感器、物联网终端（如智能制造设备、仓储物流监测设备）多采用 2.4GHz、5GHz 等频段通信，部分场景下可能受到 3600-3800MHz 频段的工业微波设备、无线通信干扰。该带阻滤波器可集成于物联网网关、传感器终端的通信模块中，保障工业数据的实时、可靠传输，避免干扰导致的数据丢失、延迟，助力智能制造、智能仓储等场景的稳定运行。
无线局域网（WLAN）与企业级无线网络
企业、校园、医院等场所的 WLAN 系统（Wi-Fi 6/6E 等）工作频段涵盖 2.4GHz、5GHz 及部分 6GHz 频段，当周边存在 3600-3800MHz 频段的干扰源（如微波中继设备、大功率无线通信设备）时，可能导致 Wi-Fi 信号覆盖范围缩小、传输速率下降。在 WLAN 接入点（AP）的射频链路中加装该带阻滤波器，可隔离干扰频段，优化 Wi-Fi 网络性能，保障企业办公、校园教学、医院诊疗等场景的无线网络体验。
民用雷达系统
气象雷达、航管雷达、港口雷达等民用雷达设备在工作过程中，可能受到周边通信系统的电磁干扰，3600-3800MHz 频段的干扰可能影响雷达的目标探测精度、距离分辨率。该带阻滤波器可应用于雷达的发射与接收系统中，抑制干扰信号，提升雷达对目标的识别与跟踪能力，保障气象预报、空中交通管制、港口船舶调度等工作的顺利开展。
电子对抗与测试设备
在电子对抗演练、射频设备测试等场景中，需要精准控制特定频段的信号传输与抑制。该带阻滤波器可作为电子对抗系统的干扰抑制部件，或作为射频测试仪器的配套器件，用于构建特定频段的电磁屏蔽环境，为电子设备的性能测试、抗干扰能力验证提供可靠支持。
6.广播电视与微波中继通信
广播电视传输系统
广播电视信号的无线传输、有线网络分发过程中，可能受到外部电磁干扰，3600-3800MHz 频段的干扰可能导致电视信号出现雪花、卡顿、音视频不同步等问题。在广播电视发射台、信号中转站的传输链路中加装该带阻滤波器，可保障广播电视信号的稳定传输，提升用户收视体验。
微波中继通信
微波中继站广泛应用于长距离通信、偏远地区信号覆盖等场景，其工作频段可能与 3600-3800MHz 频段存在重叠或临近干扰。该带阻滤波器可集成于微波中继设备的射频链路中，抑制干扰信号，保障中继通信的信号质量与传输稳定性，适用于电力通信、铁路通信、偏远地区应急通信等场景。
医疗射频设备
部分医疗设备（如核磁共振（MRI）设备、射频治疗设备）在工作时会产生特定频段的射频信号，同时也需要避免外部射频干扰影响设备运行精度。该带阻滤波器可用于医疗设备的射频屏蔽与干扰抑制系统中，保障医疗设备的诊断与治疗精度，避免干扰导致的设备故障或诊疗误差。
科研实验与射频测试平台
高校、科研院所的射频通信实验室、电磁兼容（EMC）测试实验室在开展相关研究与测试工作时，需要精准控制测试环境中的电磁干扰。该带阻滤波器可作为实验平台的核心部件，用于构建特定频段的干扰抑制环境，为射频器件研发、通信系统设计、电磁兼容测试等科研工作提供可靠保障。
1. 本产品规格保留随时调整的权利，变动将不另行通知。
2. 针对多样化的应用需求，我们可提供全结构定制化开发服务。
3. 关于定制产品的更多详情及方案，敬请联系：sales@concept-mw.com
